Zubehörermittlung bei Stegplatten

Um bei den verschiedenen Zubehörteilen der Stegplatten den Überblick zu behalten, haben wir dir hier eine Übersicht zusammengestellt. Anhand einer Beispielüberdachung zeigen wir dir, wie du die richtigen Mengen deines Zubehörs ermitteln kannst.

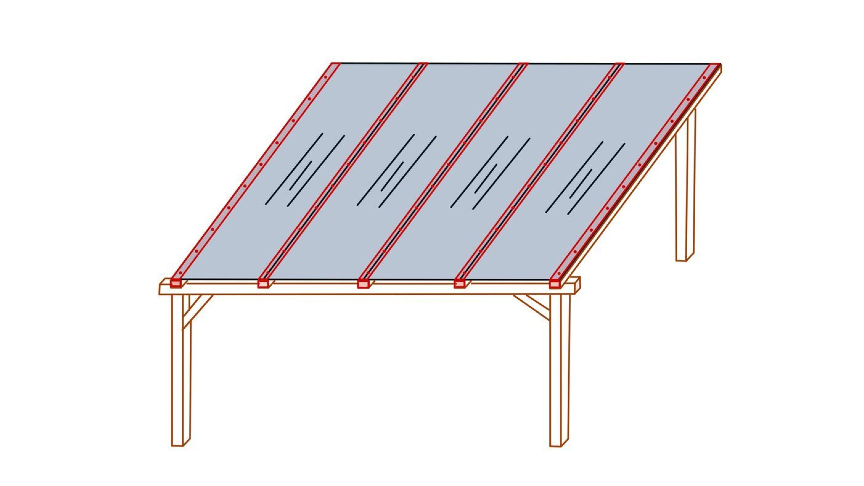

Gehen wir von folgendem Beispiel aus: Die Überdachung soll aus vier Stegplatten mit den Maßen 980 mm x 3000 mm bestehen und auf eine Holz-Unterkonstruktion montiert werden. Folgende Artikel werden für diese Überdachung benötigt:

  • Stegplatten
  • Befestigungsprofile
  • Schrauben für die Profile
  • AntiDust® Tape mit und ohne Filter
  • Kombiabschlussprofile
  • Profilabschlüsse

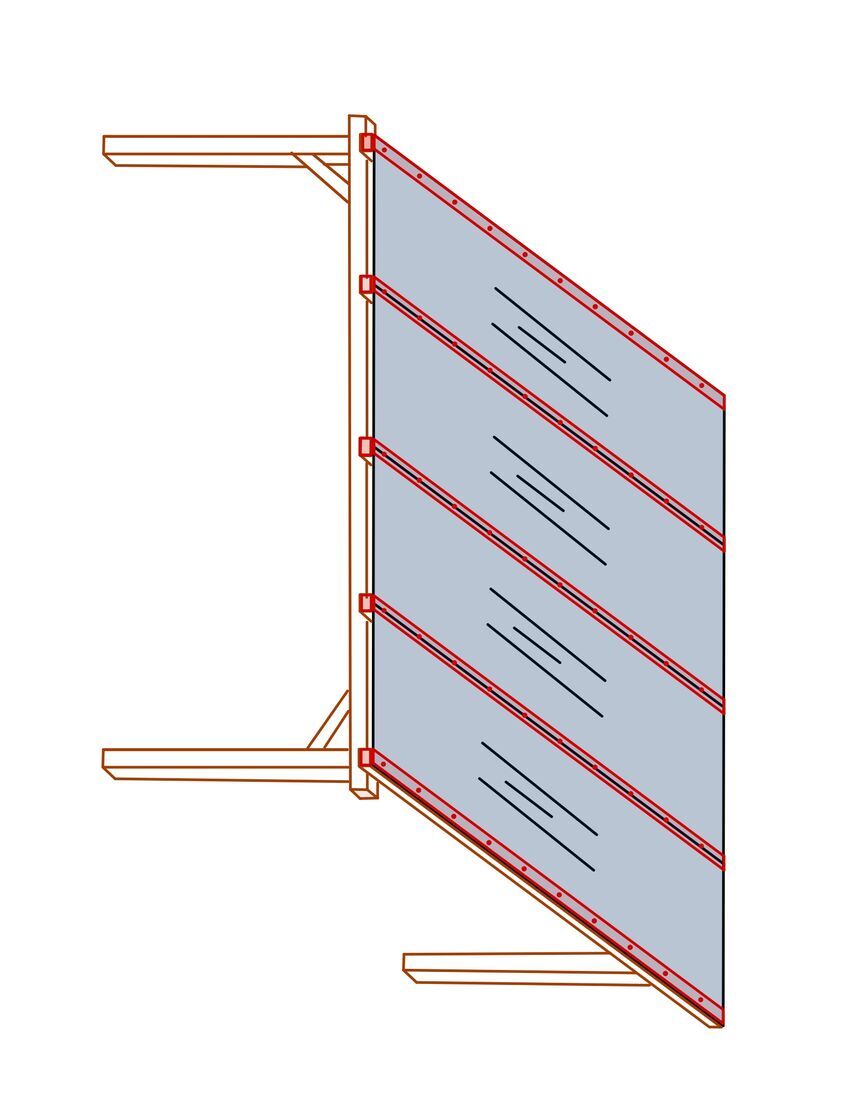

Für die Ermittlung der Stückzahlen der einzelnen Artikel empfiehlt es sich eine kleine Skizze zu erstellen und anhand dieser die entsprechenden Punkte durchzugehen.

Stegplatten: Für unser Beispiel entscheiden wir uns für die klassische PLEXIGLAS® Resist AAA SDP 16-64 mit dem Maß 980 x 3000 mm. Der Zusatz 16-64 steht hier für die Dicke von 16 mm und eine Kammerbreite von 64 mm.

  • 4x PLEXIGLAS® Resist AAA SDP 16-64



Befestigungsprofile: Bei einer 16 mm starken Stegplatte empfiehlt es sich das Komplettsystem 16 zu verwenden. Die Anzahl der benötigten Mittel- und Randprofile können ganz einfach an der Skizze gezählt werden.

  • 3x Mittelprofilset
  • 2x Randprofilset



Schrauben für die Profile: Die Profilsets bestehen je aus einem Unter- und Oberprofil. Je nach Art der Unterkonstruktion werden zu Befestigung Schrauben für eine Holz- oder Stahl-UK benötigt. Das Unterprofiel wird mit Hilfe 6 Schrauben je Laufmeter darauf befestigt. Das Oberprofil hingegen wird mit dem Unterprofil verschraubt. Hierfür werden je Laufmeter 4 Spezialschrauben benötigt. Bei insgesamt 5 Profilen berechnet sich die Menge der Schrauben wie folgt: 5 (Profile) x 3 Meter (Länge) = 15 Laufmeter

  • Spezialschraube für Holz-UK (KS/TS): 15 x 6 = 90 Stück (100 Stück in einer Verpackung)
  • Verbindungsschraube Ober-/ Unterprofil (KS): 15 x 4 = 60 Stück (100 Stück in einer Verpackung)



AntiDust® Tape mit und ohne Filter: Um den Bedarf zu ermitteln benötigt man die Gesamtbreite aller Stegplatten. Die Berechnung ist recht simpel: 4 (Anzahl der Platten) x 0,98 Meter (Breite der Platten) = 3,92 Meter Gesamtbreite.

  • 1x AntiDust® Tape Set mit je einer Rolle 6,5 Meter ohne Filter (Oberseite der Platten) und mit Filter (Unterseite der Platten)



Kombiabschlussprofile: Diese werden je an der Unter- und Oberseite der Stegplatten über das AntiDust Tape gesteckt. Daher werden je Platten 2 Stück davon benötigt.

  • 8x Kombiabschlussprofil



Profilabschlüsse: Diese werden am unteren Ende der Befestigungsprofile angebracht. Daher wird hier dieselbe Anzahl benötigt.

  • 5x Profilabschluss
